Revestimento de uma fina camada de metal refratário com boa resistência ao desgaste na superfície para obter as lâminas de serra de alta velocidade revestidas
É um substrato de aço rápido com boa resistência e tenacidade por deposição de vapor
A vantagem do revestimento das lâminas de serra de alta velocidade
- Reduzindo a difusão térmica e as reações químicas entre a lâmina de serra e a peça de trabalho
- Possui alta dureza superficial, boa resistência ao desgaste, propriedades químicas estáveis, resistência ao calor e à oxidação, baixo coeficiente de atrito e condutividade térmica
- Características de baixo nível podem aumentar a vida útil da lâmina várias vezes em comparação com lâminas de serra não revestidas durante o corte
Portanto, as lâminas de serra revestidas tornaram-se o símbolo das modernas lâminas de serra de corte
Lâmina de serra de alta velocidade, cor de aço branco, é lâmina de serra não revestida, cortando metais não ferrosos em geral, como latão, alumínio, etc.
Existem 6 tipos de revestimento de lâminas de serra de alta velocidade

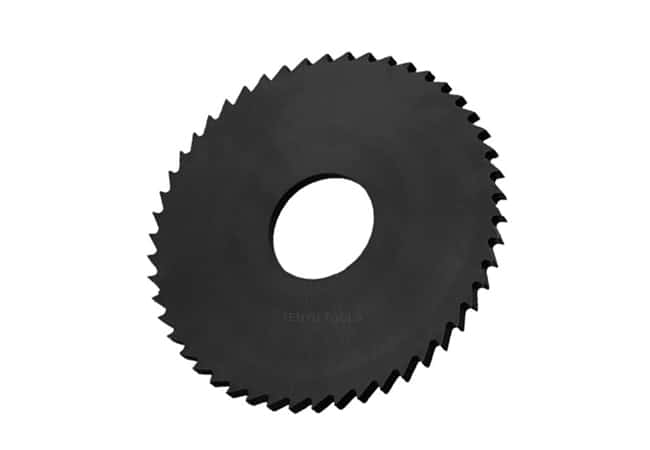

Revestimento de nitretação (preto) VAPO
- O revestimento de nitretação é submetido a tratamento térmico de oxidação de alta temperatura e a cor é preto escuro
- Depois que o elemento químico Fe3O4 é precisamente e especialmente tratado termicamente, uma camada de óxido (Fe3O4) é formada na superfície
- Micron, dureza da superfície é de cerca de 800-900HV, coeficiente de atrito: 0,65
Este tipo de lâmina de serra tem boa suavidade da superfície, o que ajuda a melhorar a capacidade de auto-umedecimento da lâmina de serra
O fenômeno de que a lâmina de serra é presa pelo material pode ser evitado até certo ponto
Devido à sua tecnologia de processamento madura e desempenho de alto custo, o produto é amplamente utilizado no mercado

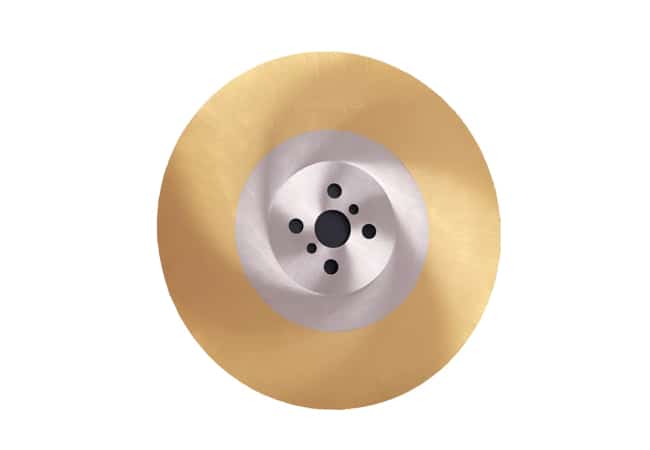

Revestimento de nitreto de titânio (ouro) TIN
- Após o tratamento de titânio com nitrogênio PVD, a espessura do revestimento da lâmina de serra é de cerca de 2-4 mícrons
- Sua dureza superficial é de cerca de 2200-2400HV, coeficiente de atrito: 0,55, temperatura de corte: 520 ° C
Este tipo de serra A lâmina pode aumentar muito o tempo de uso da lâmina de serra
Para aproveitar ao máximo suas características, a velocidade de corte deve aumentar refletindo seu valor
A principal função deste revestimento é tornar a lâmina de serra mais resistente ao corte
Para o corte de materiais em geral, seu excelente desempenho pode efetivamente melhorar a velocidade de corte e reduzir a perda
Revestimento CrN (abreviação de Super Revestimento) CRN
- Este revestimento é particularmente resistente à adesão, corrosão e oxidação
- A espessura do revestimento da lâmina de serra é de 2-4 mícrons, a dureza da superfície é 1800HV
- A dureza da superfície é 1800HV, a temperatura de corte é inferior a 700 ° C e a cor é cinza metálico
É altamente recomendável usar ao cortar cobre e titânio
O processo de revestimento não tem impacto no meio ambiente
Adequado para cortar cobre, alumínio e outros materiais, com alta densidade de revestimento e dureza superficial e o menor fator de atrito de todos os revestimentos

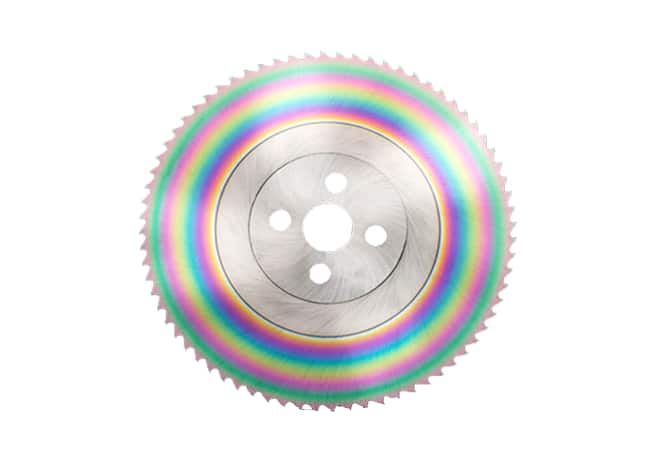

Revestimento de Alumineto de Nitreto de Titânio (Cor) TIALN
- Este é um novo revestimento antidesgaste multicamada
- A lâmina de serra tratada com revestimento PVD multicamada alcançou um coeficiente de atrito muito baixo
- Sua dureza de superfície é de cerca de 3000-3300 HV. Coeficiente de Fricção: 0,35, Temperatura de Oxidação: 450 ℃
Este tipo de lâmina de serra pode tornar a superfície de corte muito lisa, a lâmina de serra é mais resistente ao desgaste
Recomenda-se que a velocidade de corte e a velocidade de alimentação sejam relativamente altas e a resistência à tração de corte superior a 800 N / mm2, como aço inoxidável, etc., são usadas sob condições de trabalho particularmente adversas

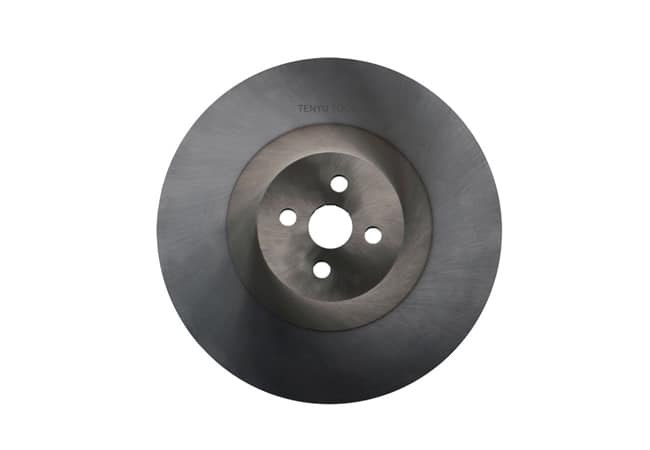

Revestimento de nitreto de titânio e alumínio (revestimento Super A para abreviar) ALTIN
- Este é um novo revestimento antidesgaste composto multicamada
- A espessura deste revestimento é de 2-4 mícrons, dureza superficial: 3500HV, coeficiente de atrito: 0,4, temperatura de corte
- Abaixo de 900°C, recomendamos o uso de materiais com alta velocidade de corte e velocidade de avanço e resistência à tração de corte superior a 800 N/mm2
É usado em condições de trabalho particularmente severas, como corte a seco
Devido à tenacidade e boa estabilidade física do revestimento de nitreto de alumínio e titânio, a lâmina de serra é mais resistente ao desgaste e adequada para cortar todos os aços
Devido ao seu baixo coeficiente de atrito e baixa condutividade térmica, é especialmente adequado para corte a seco em alta velocidade e alta temperatura

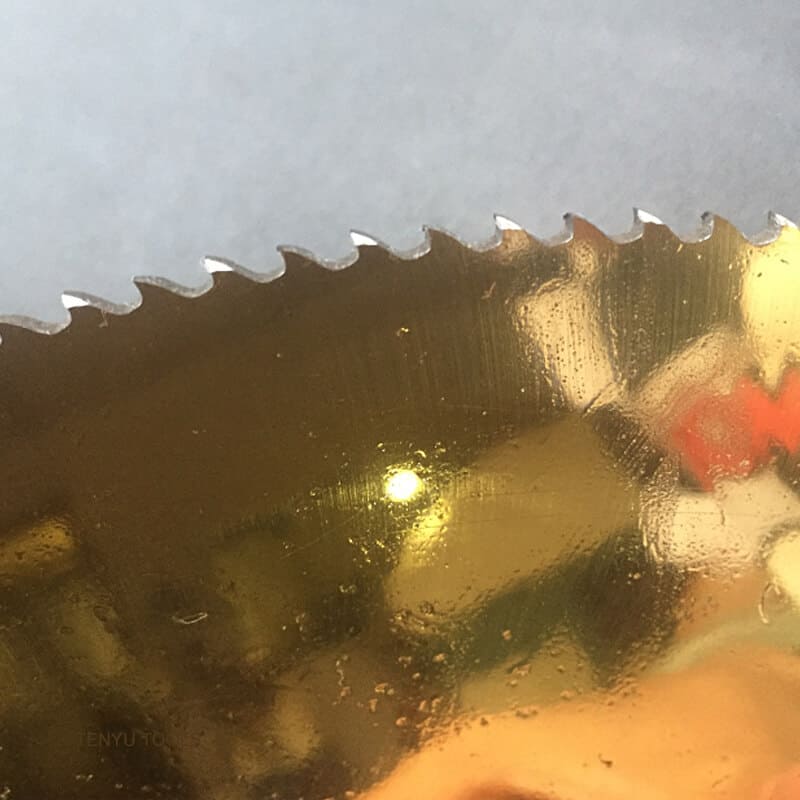

Revestimento de Carbonitreto de Titânio (Bronze) TICN
- Este é um revestimento adequado para requisitos de resistência ao desgaste mais exigentes
- Recomenda-se cortar materiais com resistência à tração superior a 800 N/mm2
- A espessura do revestimento é de 3 mícrons, o coeficiente de atrito é de 0,45, a temperatura de oxidação é de 875 ° C e sua dureza superficial é de cerca de 3300-3500HV
É adequado para cortar aços de alta resistência, como aço inoxidável
Também serve para cortar materiais mais macios, como ferro fundido, liga de alumínio, latão e cobre
Devido ao seu baixo coeficiente de atrito e baixa condutividade térmica, é particularmente adequado para corte a seco de alta velocidade e alta temperatura
Revestimento de lâminas de serra de alta velocidade em resumo
O revestimento não só pode aumentar a aparência, mas também aumentar a durabilidade da lâmina de serra em maior medida
Os acima são os seis materiais de revestimento, se você sabe mais sobre as brocas e lâminas de serra, clique aqui.
